Montage PC Restart Dell Latitude 5591

Retirer la gaine noire.

Brancher le port sur la carte mère.

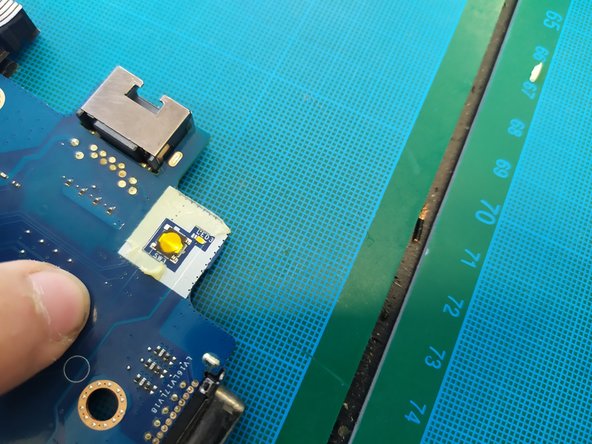

Retirer les plastiques noirs des deux côtés de la carte.

Retirer le caoutchouc qui est autour du bouton et de la LED.

Retirer l'adhésif jaune du caoutchouc.

couper les fils torsader

35cm pour la LED

42cm pour le bouton

Dénuder et étamer les 4 extrémités des fils

Souder les câbles noir et blanc pour le bouton et la LED avant (voir photo).

Tester les soudures du bouton à l'aide du multimètre en mode "testeur de continuité".

Brancher les pinces crocodile sur les fils noir et blanc.

Appuyer sur le bouton d'origine. Si le multimètre bip c'est que c'est bon vous pouvez passé à l'étape suivante.

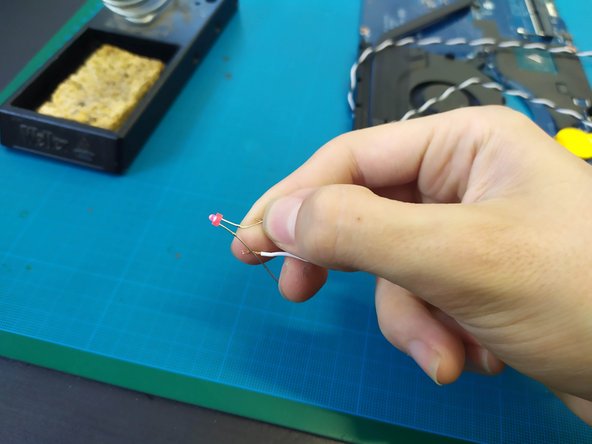

Brancher le PC et tenté de le démarrer pour tester la polarité de la led, le plus de la LED ( la plus grande patte) sur le fil blanc.

Ajouter les gaines thermo rétractable.

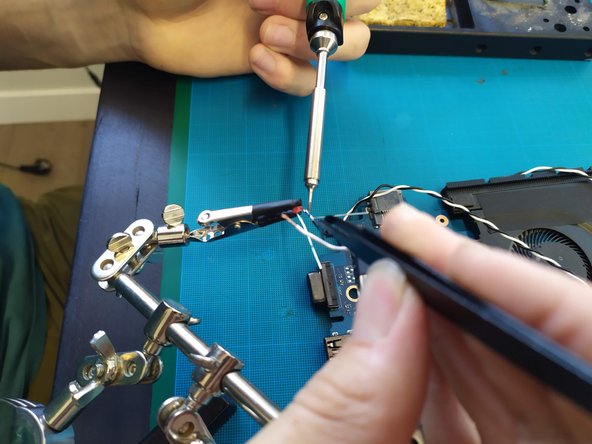

Souder la LED.

Chauffer les gaines thermo avec le heatgun.

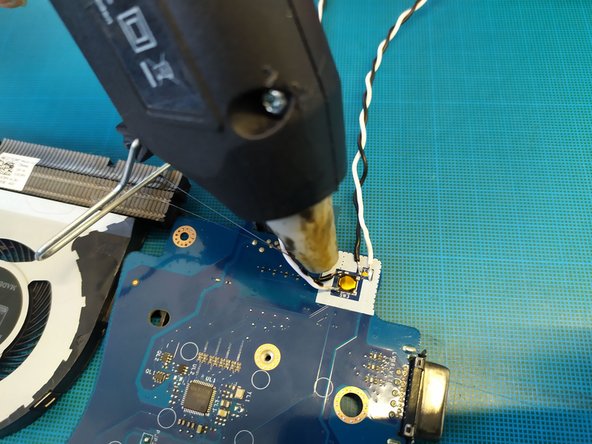

Coller les soudures au pistolet à colle pour renforcer les soudure.

Vérifier une dernière fois que tous fonctionne bien.

visez les 2 vis M3 Torx courtes

visez les 3 vis M2 cruciforme

Ebavurer les trous de l'extension USB avec un tournevis cruciforme.

Insérer l'extension USB-A dans son logement, cable long boite bleu dans l'étagère beige tout en bas

Utiliser 2 vis m3 cruciforme pour sécurisé l'extension USB.

Coller la LED à l'aide du pistolet à colle.

Visez 4 vis M3x6 torx courtes SANS SERRER.

Retourner l'ensemble.

Retirer une vis.

Insérer une goutte de frein filet.

Revisser la vis toujours SANS SERRER.

Répéter les points vert pour les 4 vis M3.

Serrez les 4 vis une-à-une.

Passer l'extension sous la carte mère.

Brancher l'extension au connecteur d'origine.

Cacher le connecteur sous la carte mère.

Router les câbles USB sous la carte mère.

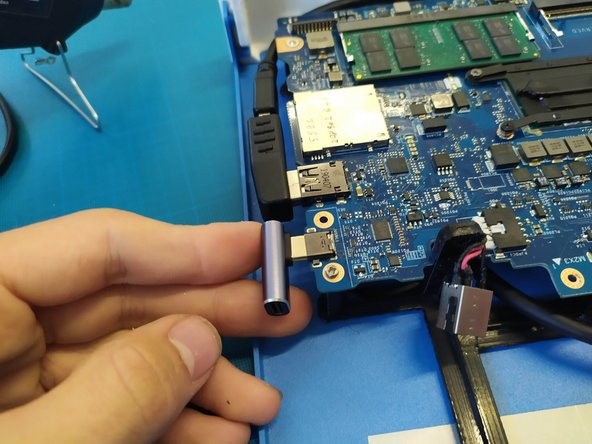

Connecteur les différents câbles aux différents port à l'aide des coudes

Coude 90° à l'horizontal

Coude 90° à l'horizontal USB-C

coude 180° USB-A 3.0

Ajouter une goutte de frein filet.

Visez SANS SERRER une vis M3 courtes torx par bloc.

Une fois tout les blocs installer serrez les vis une-à-une.

1x bloc hub

1x bloc alim USB-C

1x bloc manche à air DELL

1x bloc HDMI

1x bloc RJ45

Connecter l'adaptateur d'aimantation vers USB-C

Connecter ensuite l'extension USB-C.

Ajouter un collier de serrage sur le câbles HDMI.

Couper l'excédant avec une pince coupante.

Cacher le "nœuds" sous le câble.

Aide au routage des câbles

Brancher le SSD

Viser les 3 vis M3x6 cruciforme

Dans le lot de PC nous n'avions pas d'enceintes, raison pour leurs absences sur les photos.

Fixer les enceintes à l'aide de vis. Aucune idée des quelles... bon courage ;)

Brancher les enceintes et cacher le câble (voir photo).

Ajouter une goute de frein filet.

Fixer la manche à air avec 2 vis M2 cruciforme.

Répéter les points verts pour la grille anti poussière.

Coller les antennes avec le pistolet à colle

Brancher les antennes.

Cacher les câbles sous la carte mère

Couper un bloc de mise à la masse.

Coller le bloc.

Ajouter la tôle supérieure.

Viser 4 vis M3 FHC noire cruciforme (étape à passé s'il manque des pièces).

C'est parti pour le suivant ou ... un café.
